Les systèmes de transmission de puissance sont essentiels dans de nombreuses machines agricoles et industrielles. Ils permettent de transmettre l’énergie entre différents éléments pour garantir un fonctionnement optimal des équipements. Ces mécanismes complexes sont constitués de plusieurs éléments interconnectés qui, ensemble, assurent la fluidité et l’efficacité du transfert de force.
La compréhension des composants clés de ce système est cruciale pour son entretien et sa réparation. Chaque élément joue un rôle spécifique, qu’il s’agisse de la connexion entre les machines ou de l’ajustement nécessaire pour une transmission sans faille. Les professionnels doivent connaître l’ensemble de ces pièces pour anticiper les problèmes et garantir la longévité des équipements.
Dans cette section, nous explorerons les différents composants qui forment ces systèmes complexes, leur fonctionnement et les aspects à surveiller pour éviter des dysfonctionnements. Grâce à une vue d’ensemble des éléments constitutifs et de leur agencement, vous serez mieux préparé à diagnostiquer, réparer et maintenir ces mécanismes essentiels.

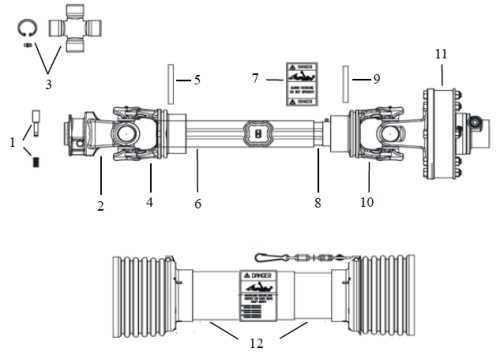

Diagramme de l’arbre PTO
Les systèmes de transmission mécanique comprennent plusieurs composants clés interconnectés, dont chacun a un rôle précis pour garantir le bon fonctionnement global. Ces éléments sont responsables de la transmission de l’énergie entre les différentes parties d’une machine, permettant ainsi de coordonner le mouvement et l’efficacité des équipements. Une bonne compréhension de leur agencement est essentielle pour identifier rapidement les points de défaillance et optimiser la maintenance.
Chaque pièce du mécanisme joue un rôle distinct mais complémentaire, allant de la connexion entre les moteurs aux interfaces permettant de relier des accessoires ou des outils. Il est crucial d’avoir une vue d’ensemble de ces éléments pour comprendre comment ils interagissent sous différentes conditions de fonctionnement.
Le schéma de ces composants montre comment chaque pièce se positionne et s’assemble avec les autres. Ce type de représentation est utile pour les techniciens et les utilisateurs cherchant à effectuer des réparations, des ajustements ou des remplacements de pièces défectueuses. Grâce à une telle vue détaillée, il devient plus facile de repérer les dysfonctionnements ou d’anticiper des besoins futurs en termes de maintenance.
Composants principaux d’un arbre PTO
Les systèmes de transmission de force reposent sur plusieurs composants essentiels qui assurent le transfert de l’énergie entre les différents éléments d’une machine. Ces pièces sont conçues pour travailler en harmonie, permettant une conversion efficace de l’énergie mécanique d’une source à un outil ou une autre machine. La compréhension de ces éléments est indispensable pour le bon entretien et la réparation du système.
Les éléments de connexion
Les composants de connexion sont cruciaux pour établir un lien solide entre le moteur et l’outil à entraîner. Ces pièces assurent que la force est correctement transférée sans perte de puissance ni défaillance mécanique.
| Composant | Fonction |
|---|---|
| Embrayage | Permet de relier ou de dissocier les parties en mouvement selon les besoins de l’opération. |
| Adaptateur | Facilite l’interconnexion entre différents types de mécanismes ou d’outils. |
Les pièces de transmission de mouvement
Les éléments responsables du transfert effectif du mouvement sont essentiels pour assurer une performance sans faille. Ces pièces doivent être suffisamment robustes pour résister à la pression et aux forces exercées lors de l’opération.
| Composant | Fonction |
|---|---|
| Arbre de transmission | Assure le transfert de la rotation entre les différents composants de la machine. |
| Joints de cardan | Permettent d’adapter l’angle entre les parties mobiles tout en maintenant l’efficacité du transfert. |
Fonctionnement des pièces de transmission
Le bon fonctionnement d’un système de transmission repose sur la coordination parfaite entre plusieurs éléments mécaniques. Chacun de ces composants joue un rôle précis dans le transfert de l’énergie entre les différentes parties d’une machine. Leur interaction permet de transformer l’énergie générée par une source en mouvement utilisable pour faire fonctionner un outil ou un appareil connecté.
Transmission de l’énergie mécanique
Les pièces de transmission sont responsables du transfert de l’énergie depuis le moteur vers l’outil ou la machine cible. Ce processus doit être fluide et précis, sans aucune perte significative de force. Le mouvement est souvent converti d’un type de force à un autre, en fonction des besoins de l’application.
- Convertisseur de couple : Il ajuste la force rotative pour correspondre aux besoins du système ou de l’outil attaché.
- Roues dentées : Ces éléments permettent de changer la direction du mouvement tout en transférant l’énergie de manière efficace.
- Courroies et poulies : Utilisées pour relier différentes parties du système en permettant une transmission souple de l’énergie mécanique.
Maintien de la stabilité du système
Les pièces de transmission sont également responsables de maintenir la stabilité du système et d’assurer que la force transmise reste constante. Pour cela, des mécanismes de régulation et de sécurité sont souvent mis en place pour éviter tout dysfonctionnement.
- Amortisseurs : Réduisent les chocs et les vibrations, garantissant ainsi une transmission plus stable et une plus longue durée de vie des composants.
- Joints d’étanchéité : Assurent l’étanchéité des parties mobiles pour éviter la fuite de lubrifiant ou la pénétration de poussière et d’eau.
- Systèmes de verrouillage : Permettent de maintenir les composants en position, évitant tout déplacement indésirable pendant l’opération.
Types de connecteurs pour arbre PTO
Les connecteurs jouent un rôle fondamental dans la transmission de la puissance d’un moteur vers les différents outils ou machines. Ces éléments assurent une connexion solide et fiable, permettant une circulation optimale de l’énergie sans perte significative. Chaque type de connecteur est conçu pour répondre à des exigences spécifiques en termes de performance et de résistance.
Connecteurs à cardan
Les connecteurs à cardan sont largement utilisés pour permettre une flexibilité dans les mouvements tout en maintenant un transfert de puissance constant. Ces pièces permettent d’adapter l’angle entre les parties tout en assurant une connexion sécurisée, même sous des charges importantes.
- Cardan universel : Permet une connexion à angles variés tout en conservant une efficacité élevée.
- Joint à cardan : Conçu pour être robuste, il s’utilise dans les environnements soumis à de fortes contraintes mécaniques.
Connecteurs à vis et à écrou
Les connecteurs à vis et à écrou sont une solution courante pour relier deux pièces de manière sécurisée. Ils sont utilisés dans les situations où une connexion stable et démontable est nécessaire, offrant la possibilité de déconnecter rapidement les composants pour maintenance ou remplacement.
- Vis filetée : Assure un maintien précis et robuste entre les éléments à relier.
- Écrou à verrouillage : Empêche le desserrage des vis sous vibrations ou contraintes, garantissant une connexion sûre.
Entretien des composants de l’arbre PTO
Un entretien régulier des éléments mécaniques est essentiel pour garantir leur longévité et leur performance optimale. L’usure naturelle, les conditions de travail difficiles et l’accumulation de poussière ou de saleté peuvent altérer le bon fonctionnement des composants, entraînant des pannes coûteuses et des arrêts imprévus. Un entretien préventif permet de détecter les problèmes avant qu’ils ne deviennent critiques.
Pour assurer un fonctionnement sans faille, il est important de vérifier régulièrement les composants et de procéder à des inspections minutieuses. Cela inclut le contrôle de l’usure des pièces mobiles, le remplacement des joints, ainsi que l’entretien des connecteurs et des mécanismes de transmission. Il est également recommandé d’effectuer des nettoyages réguliers pour éviter l’accumulation de résidus qui pourraient interférer avec les performances du système.
Un autre aspect crucial de l’entretien consiste à vérifier la lubrification des différentes parties. Une lubrification insuffisante peut entraîner une friction excessive et accélérer l’usure des pièces. L’application d’un lubrifiant adapté garantit que les pièces mobiles restent fonctionnelles et efficaces pendant plus longtemps.
Problèmes courants et solutions avec l’arbre PTO
Les systèmes de transmission de puissance peuvent rencontrer divers problèmes au cours de leur utilisation, en raison de l’usure des composants, des conditions de travail extrêmes ou de mauvaises pratiques d’entretien. Ces dysfonctionnements peuvent affecter l’efficacité de l’ensemble du mécanisme et entraîner des pannes importantes si elles ne sont pas traitées rapidement. Heureusement, il existe des solutions simples et des pratiques préventives pour résoudre ces problèmes courants.
Un des problèmes fréquents est la défaillance des connexions entre les différentes parties du système. Cela peut résulter d’un mauvais alignement ou de la détérioration des joints et connecteurs. Pour résoudre ce type de problème, il est essentiel de vérifier régulièrement les raccords, de les ajuster si nécessaire et de remplacer les composants usés avant qu’ils ne causent des pannes.
Un autre problème courant est l’inefficacité due à une mauvaise lubrification des composants mobiles. Cela entraîne une friction excessive, augmentant l’usure et réduisant la performance du système. Il est conseillé de vérifier fréquemment les niveaux de lubrifiant et de veiller à appliquer des produits de qualité adaptés aux conditions d’utilisation spécifiques.
Enfin, des bruits inhabituels ou des vibrations excessives peuvent indiquer un déséquilibre ou une usure dans les composants. Pour résoudre ces problèmes, il est recommandé d’inspecter les pièces pour détecter toute déformation, de s’assurer qu’elles sont bien alignées et de procéder à un équilibrage si nécessaire.
Installation et ajustement de l’arbre PTO
Une installation correcte des composants de transmission est cruciale pour garantir leur efficacité et leur durabilité. Un montage incorrect peut entraîner des pertes de puissance, des vibrations excessives, voire des dommages irréversibles. Le processus d’installation doit être soigneusement suivi, en veillant à bien ajuster chaque pièce pour assurer un fonctionnement optimal de l’ensemble du système.
Étapes d’installation des composants
L’installation des éléments de transmission commence par la préparation des parties concernées, notamment en s’assurant qu’elles sont propres et exemptes de tout débris. Il est important de suivre les instructions du fabricant concernant l’alignement et les spécifications des pièces. Un mauvais alignement peut entraîner une usure prématurée des composants et une perte d’efficacité.
- Préparation des surfaces : Assurez-vous que toutes les surfaces de contact sont propres et exemptes de saleté ou de rouille avant d’installer les pièces.
- Vérification de l’alignement : Un mauvais alignement des composants peut causer des vibrations et de l’usure prématurée, il est donc essentiel de vérifier l’alignement avec précision.
- Fixation sécurisée : Tous les composants doivent être fixés solidement à l’aide des attaches appropriées, en veillant à ne pas trop serrer, ce qui pourrait endommager les pièces.
Ajustement pour un fonctionnement optimal
Une fois l’installation effectuée, il est important d’ajuster les composants pour assurer un fonctionnement fluide. Cela inclut le réglage de la tension, de l’alignement et de la lubrification des pièces mobiles. Un mauvais ajustement peut entraîner des pertes d’efficacité ou des pannes prématurées.
- Réglage de la tension : La tension des composants doit être ajustée pour éviter un contact excessif ou insuffisant, ce qui pourrait nuire au transfert de puissance.
- Contrôle des jeux : Vérifiez qu’il n’y ait pas de jeux excessifs entre les pièces mobiles, ce qui pourrait affecter la performance et la sécurité du système.
